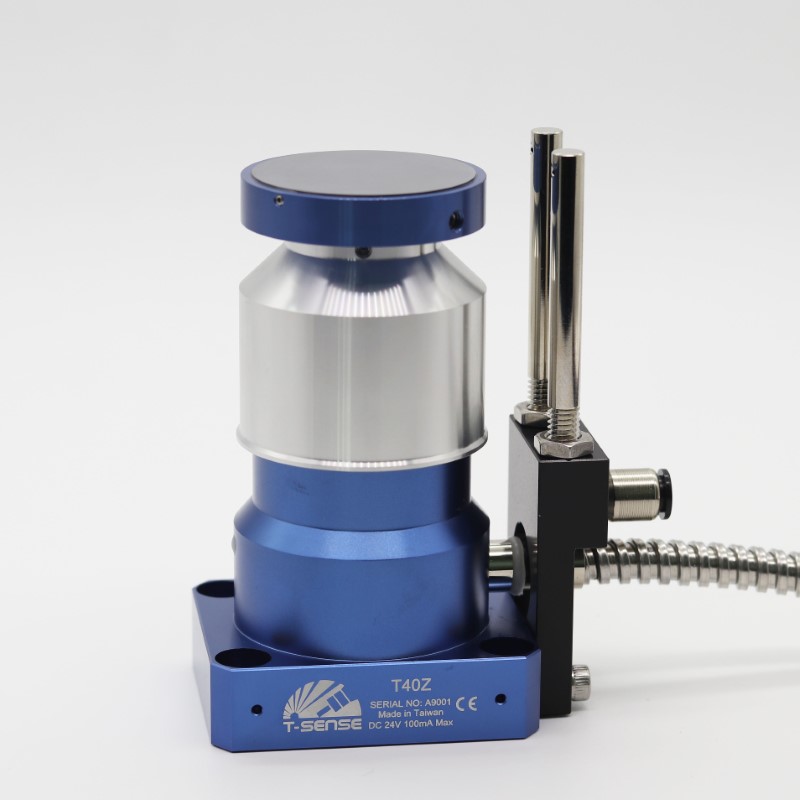

T40Z PRIMO LTD RENISHAW TOOL SETTER

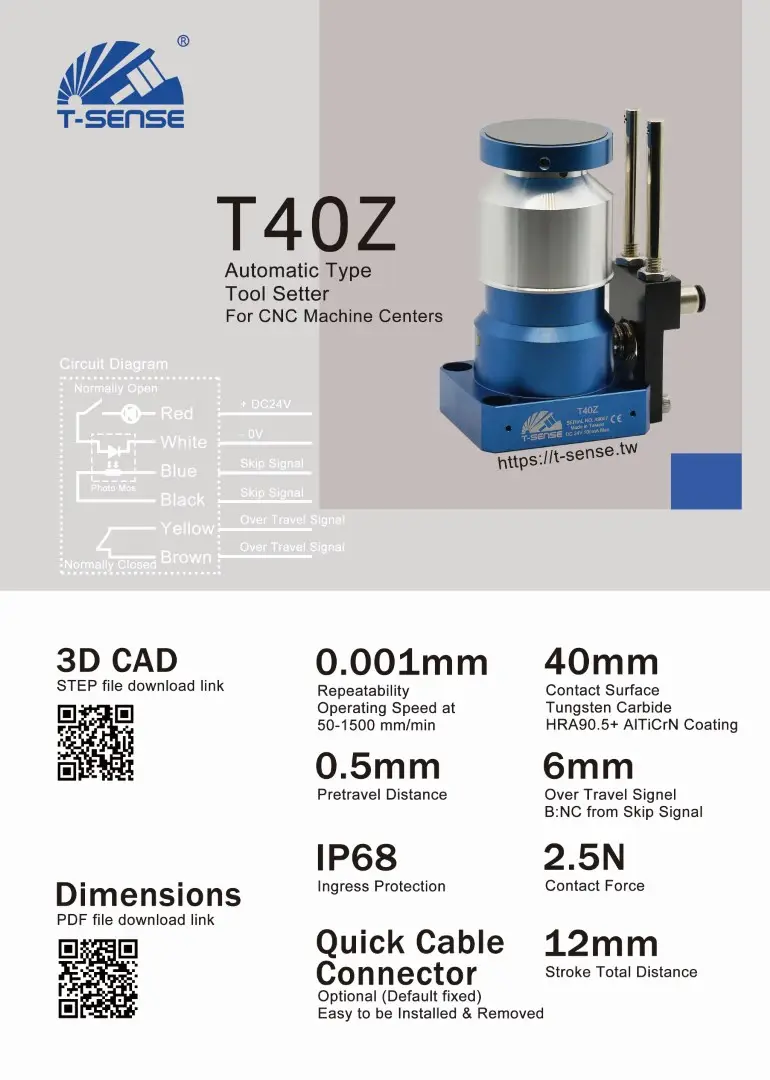

T40Z tool setter

採用精密級鋼珠直線軸承

ballcage in toolsetter web

Download 3D CAD step file
Download 2D dimension file
Download PDF catalogue



規格



產品型號



T40Z


重複定位精度



0.001mm


操作電壓

DC24V


總行程



12mm


過行程位置



6.0mm


觸發開關型態



接點式開關


輸出信號



預設為A接點（常開）
可選購B接點（常閉）


接觸面材質



鎢鋼


接觸面直徑



40mm


接觸力

2.5N


接點壽命

500萬次


纜線

耐油抗干擾
不鏽鋼保護管
最小彎曲半徑R7


防水防塵等級

IP68


LED燈號

預設燈滅
操作時燈亮
對刀儀-即時監測刀具的磨耗、斷裂、熱形變等問題
對刀儀可以應用於所有類型的CNC/NC machines

工具機用對刀儀

即時監測工具機刀具的磨耗，長度的變化，熱脹冷縮造成的尺寸變化



通常應用於24小時運作的自動化工廠，可以避免不良品的產生

更多資訊
得盛世對刀儀的優點
Since 2011

得盛世對刀儀有哪一些優點



  • 高精密度- 重複定位精度 0.001mm
  • 適用小直徑的刀具 (>0.1mm)
  • 快拆接頭，容易更換與維修
  • IP68 防水防塵等級
  • 實驗室環境下，耐用度達1億次

    • 得盛世對刀儀 在 CNC 機台內的實際運作影片
